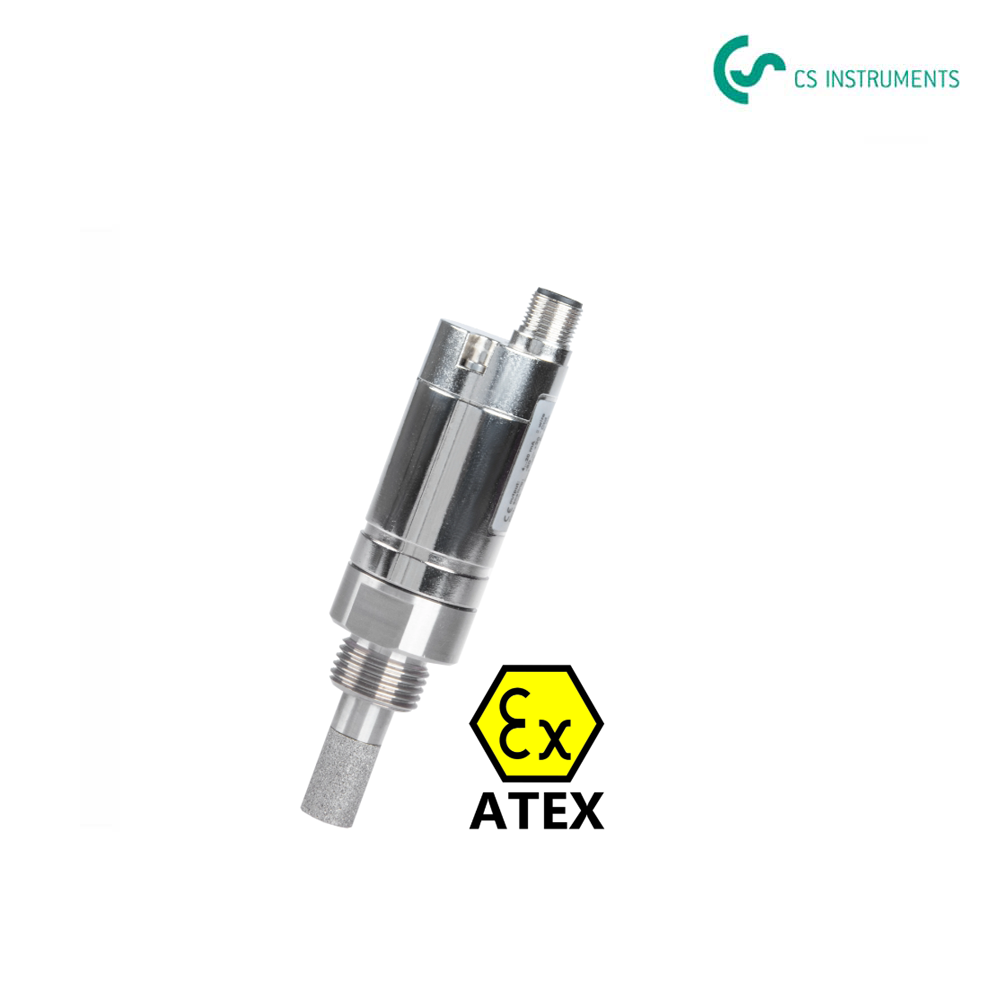

Part No. FA 515 Ex
• เซนเซอร์วัด Dew Point ที่ออกแบบมาสำหรับระบบอากาศอัดและก๊าซ
• สำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรมในพื้นที่เสี่ยงต่อการระเบิด
• รองรับแรงดันได้สูงสุด 500 bar
• ใช้เซนเซอร์วัดความชื้นที่มีเสถียรภาพในระยะยาว
• รับรองมาตรฐาน ATEX สำหรับ Zone 1 และ Zone 21
FA 515 Ex เป็นเซนเซอร์สำหรับตรวจวัด Dew Point หรือจุดน้ำค้างภายใต้ความดัน ออกแบบมาสำหรับใช้งานในพื้นที่ที่มีความเสี่ยงต่อการระเบิด สามารถใช้งานกับก๊าซหลายประเภทที่ไม่มีฤทธิ์กัดกร่อน พร้อมโครงสร้างแข็งแรงทนทาน รองรับแรงดันได้สูงสุด 500 bar และมีระบบป้องกันการระเบิดตามมาตรฐาน ATEX เพื่อเพิ่มความปลอดภัยในการตรวจวัดในสภาพแวดล้อมที่มีความเสี่ยง
FA 515 Ex เหมาะสำหรับการตรวจวัด Dew Point ในระบบก๊าซอุตสาหกรรมประเภทต่างๆ เช่น
• ระบบอากาศอัด (Compressed Air)
• ก๊าซอาร์กอน (Argon)
• ก๊าซไนโตรเจน (Nitrogen)
• ก๊าซชีวภาพ (Biogas)
• ก๊าซธรรมชาติ (Natural Gas)
• ก๊าซไฮโดรเจน (Hydrogen)
มาตรฐานการป้องกันการระเบิด
เซนเซอร์ FA 515 Ex ผ่านการรับรองมาตรฐาน ATEX สำหรับการใช้งานในพื้นที่เสี่ยงต่อการระเบิด ทั้งในสภาพแวดล้อมที่มีก๊าซและฝุ่นที่ติดไฟได้
มาตรฐาน ATEX
• ATEX II 2G Ex ib IIC T4 Gb สำหรับพื้นที่ Zone 1 ที่มีความเสี่ยงจากก๊าซไวไฟ ใช้ระบบความปลอดภัยแบบ Intrinsically Safe อุณหภูมิพื้นผิวสูงสุดตามระดับ T4 คือ 135°C
• ATEX II 2D Ex ib IIIC T80°C Db สำหรับพื้นที่ Zone 21 ที่มีความเสี่ยงจากฝุ่นที่ติดไฟได้ ใช้ระบบความปลอดภัยแบบ Intrinsically Safe อุณหภูมิพื้นผิวสูงสุด 80°C
คุณลักษณะเด่นของ FA 515 Ex
• โครงสร้างแข็งแรงทนทาน เหมาะสำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรม
• รองรับแรงดันได้สูงสุด 500 bar
• ใช้เซนเซอร์วัดความชื้นที่มีเสถียรภาพในระยะยาว ผ่านการพิสูจน์ประสิทธิภาพจากการใช้งานมาอย่างยาวนาน
• รองรับสัญญาณเอาต์พุตอนาล็อก 4–20 mA แบบ 2 สาย
• สามารถตั้งค่าให้แสดงค่าการวัดเพิ่มเติมผ่านซอฟต์แวร์ ได้แก่ %RH, g/m³, mg/m³, ppm V/V และ g/kg
• รองรับการใช้งานในพื้นที่อันตรายด้วยระบบป้องกันการระเบิดตามมาตรฐาน ATEX
• ระบบอิเล็กทรอนิกส์ประมวลผลที่ได้รับการปรับปรุงใหม่ ช่วยเพิ่มความละเอียดของสัญญาณจากเซนเซอร์
ข้อกำหนดด้านความปลอดภัยในการติดตั้ง
เซนเซอร์ FA 515 Ex ต้องใช้งานร่วมกับอุปกรณ์จ่ายไฟสำหรับทรานสมิตเตอร์, อุปกรณ์กั้นความปลอดภัย หรืออุปกรณ์แยกสัญญาณแบบ Galvanic Isolation ที่ได้รับการรับรองเท่านั้น โดยต้องไม่เกินค่าพิกัดดังต่อไปนี้
Ui = 28 V max.
Ii = 95 mA max.
Pi = 0.65 W max.
หมายเหตุ: การติดตั้งและใช้งานในพื้นที่เสี่ยงต่อการระเบิดต้องเป็นไปตามข้อกำหนดด้านความปลอดภัยและเอกสารรับรองของผู้ผลิต
| ข้อมูลทางเทคนิค | ||
| ช่วงการวัด | -80 ถึง +20 °Ctd เทียบเท่าสัญญาณ 4–20 mA | |
| ช่วงแรงดัน | -1 ถึง 500 bar | |
| แหล่งจ่ายไฟ | 24 VDC (18–28 VDC) | |
| ความแม่นยำ | ±1 °C ที่ช่วง -20 ถึง +20 °Ctd ±2 °C ที่ช่วง -50 ถึง -20 °Ctd ±3 °C ที่ช่วง -80 ถึง -50 °Ctd |
|
| สัญญาณเอาต์พุต | 4–20 mA แบบ 2 สาย | |
| ระดับการป้องกัน | IP64 | |
| มาตรฐานความเข้ากันได้ทางแม่เหล็กไฟฟ้า | DIN EN 61326-1 | |
| อุณหภูมิขณะใช้งาน | -20 ถึง +50 °C สำหรับ II 2G Ex ib IIC T4 Gb -20 ถึง +70 °C สำหรับ II 2D Ex ib IIIC T80°C Db |
|
| อุณหภูมิในการจัดเก็บ | -40 ถึง +80 °C | |
| ความต้านทานโหลดสำหรับเอาต์พุตอนาล็อก | น้อยกว่า 500 Ω ที่ 24 V | |
| เกลียวติดตั้ง | สเตนเลสเกรด 1.4404 ขนาด G 1/2″ | |
| เกลียวติดตั้ง (Optional) | UNF 5/8″, NPT 1/2″ | |
| ขั้วต่อสัญญาณ | M12 แบบ 4 พิน | |
| ตัวป้องกันเซนเซอร์ | ตัวกรองสเตนเลสแบบ Sintered Filter ขนาด 50 µm | |
