Part No. VA 520
• ตรวจวัดอัตราการแบบ Mass Flow Rate และแสดงผลอัตราการไหลแบบ Standard Volume Flow Rate
• ให้ความแม่นยำสูงในการตรวจวัด ทั้งอัตราการไหลต่ำและอัตราการไหลสูง
• ติดตั้งและถอดเซนเซอร์ได้สะดวก โดยสามารถคงชุดท่อวัด ไว้ในระบบระหว่างการทำความสะอาดหรือสอบเทียบเซนเซอร์ใหม่ และปิดช่องติดตั้งด้วยฝาปิดซีล

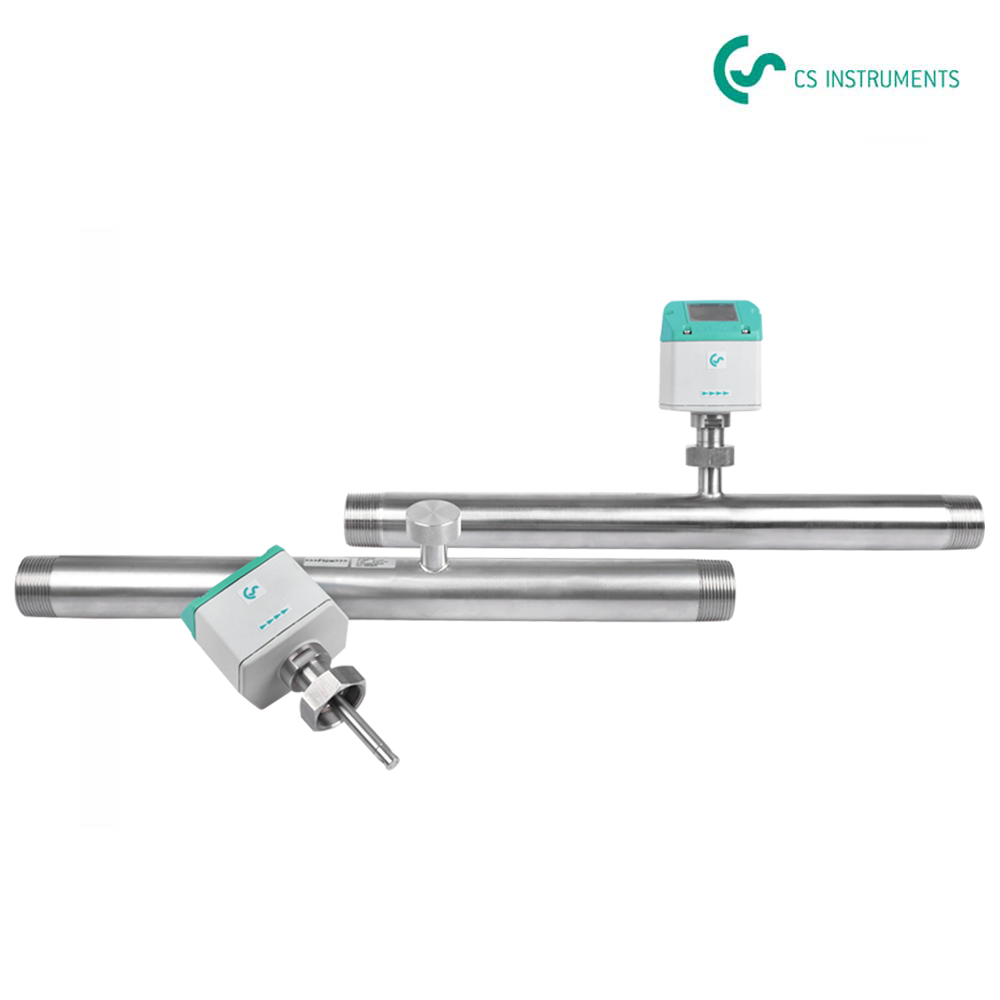

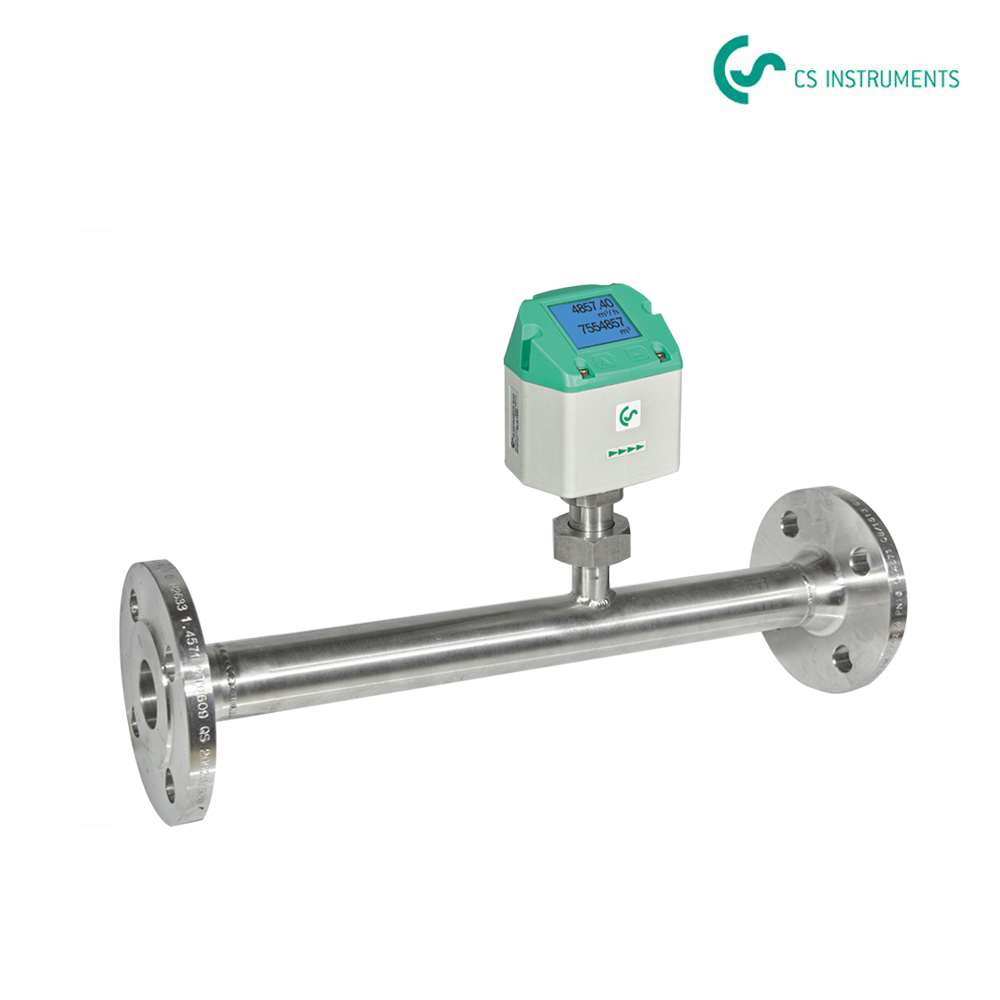

VA 520 เป็นเครื่องวัดอัตราการไหลของก๊าซและลมอัดแบบ Thermal Mass Flow Meter สำหรับติดตั้งถาวรในระบบท่อ ช่วยตรวจวัดและติดตามปริมาณการใช้ลมอัด เพื่อวิเคราะห์การใช้พลังงาน ตรวจสอบการสูญเสียจากการรั่วไหล และเพิ่มประสิทธิภาพในการบริหารจัดการพลังงานภายในโรงงานอุตสาหกรรม เหมาะสำหรับติดตั้งในจุดจ่ายลมอัดหลัก จุดกระจายลมอัดไปยังแผนกต่างๆ หรือจุดใช้งานเฉพาะ เพื่อบันทึกปริมาณการใช้ลมอัดและนำข้อมูลไปใช้ในการคำนวณต้นทุนของแต่ละหน่วยงาน ช่วยลดค่าใช้จ่ายด้านพลังงานและสนับสนุนการดำเนินงานอย่างยั่งยืน
คุณลักษณะเด่นของ VA 520
• ตรวจวัดอัตราการไหลแบบ Mass Flow Rate และแสดงผลอัตราการไหลแบบ Standard Volume Flow Rate
• ให้ความแม่นยำสูงในการตรวจวัด ทั้งอัตราการไหลต่ำและอัตราการไหลสูง
• ใช้หลักการวัดแบบ Thermal Mass Flow ซึ่งชดเชยผลกระทบจากความดันและอุณหภูมิในการวัด

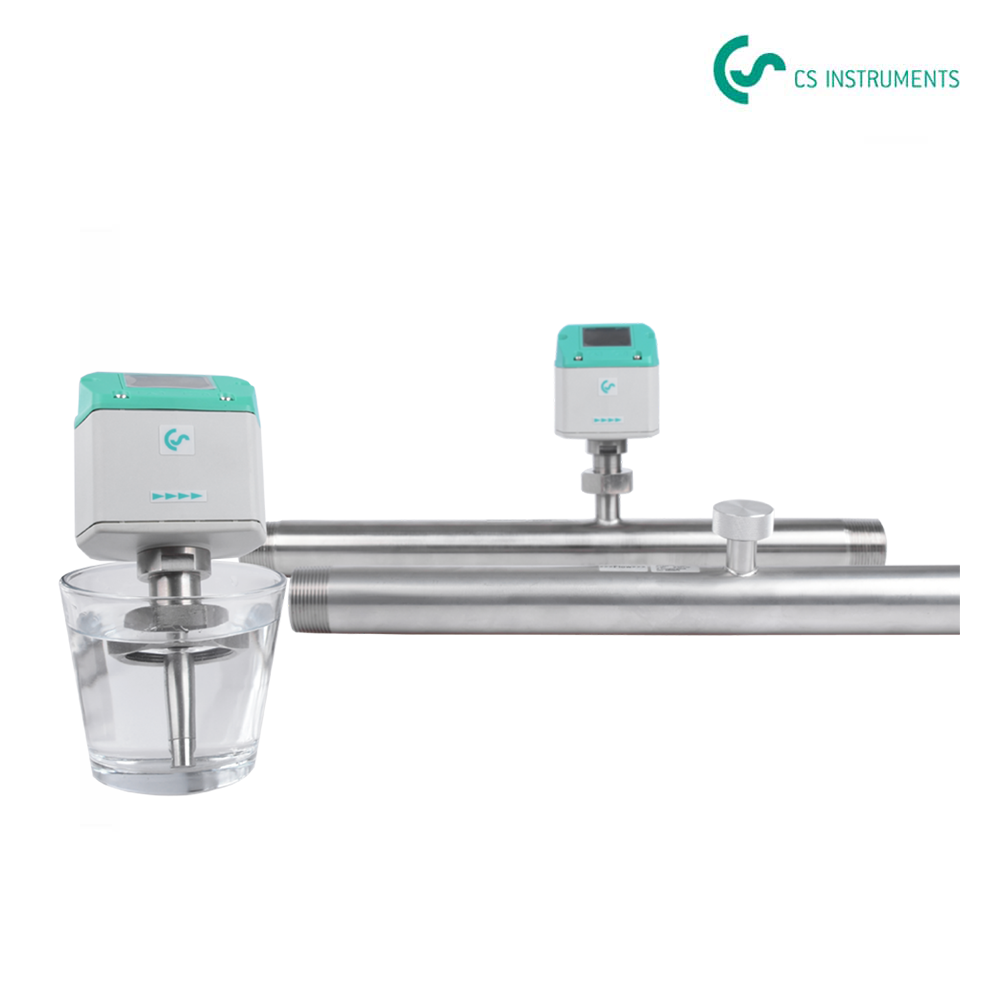

• ติดตั้งและถอดเซนเซอร์ได้สะดวก โดยสามารถคงชุดท่อวัดไว้ในระบบระหว่างการทำความสะอาดหรือสอบเทียบเซนเซอร์ใหม่ และปิดช่องติดตั้งด้วยฝาปิดซีล
• ไม่มีชิ้นส่วนเคลื่อนไหว จึงช่วยลดความจำเป็นในการบำรุงรักษา
• มีการสูญเสียความดันต่ำมาก เนื่องจากอุปกรณ์กีดขวางพื้นที่หน้าตัดภายในท่อเพียงเล็กน้อย
• รองรับการตรวจวัดลมอัดและก๊าซที่ไม่กัดกร่อน เช่น ไนโตรเจน (N2), ออกซิเจน (O2), อาร์กอน (Ar) และฮีเลียม (He)
• รองรับสัญญาณเอาต์พุตมาตรฐาน 4–20 mA, Pulse และ Modbus RTU (RS485)
• สามารถเลือกอินเทอร์เฟซเพิ่มเติม เช่น Modbus TCP (Ethernet), PoE และ M-Bus
• รองรับการตรวจวัดการไหลแบบสองทิศทาง (Bi-directional Measurement) เป็นอุปกรณ์เสริม

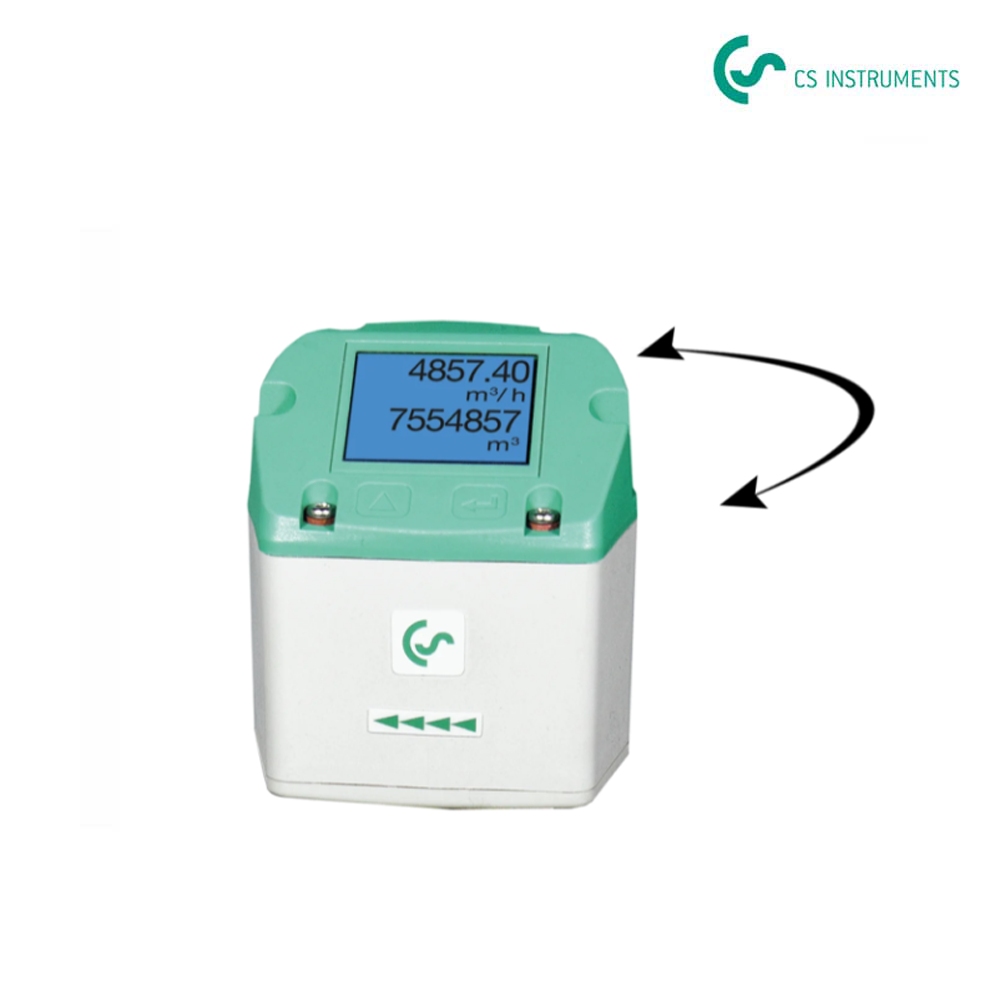

• มีหน้าจอแสดงผลในตัว สำหรับตรวจสอบค่าที่วัดได้

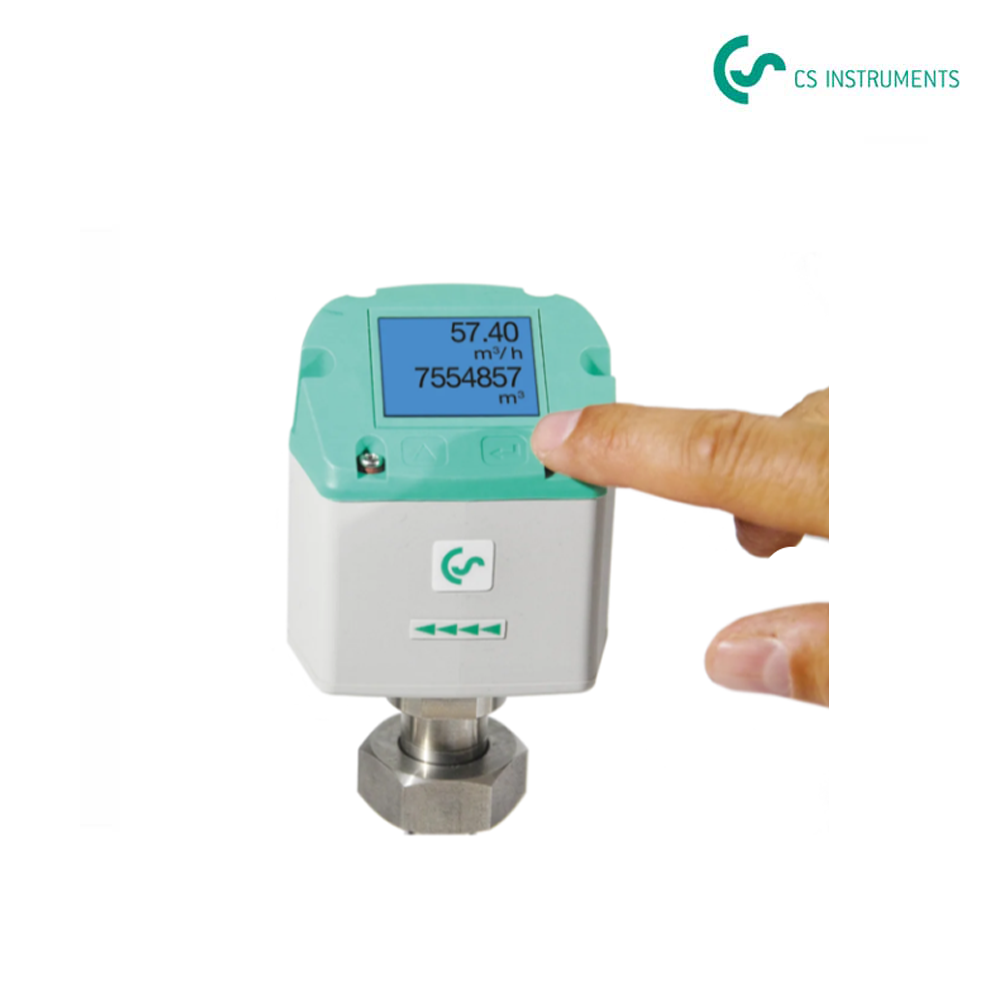

• สามารถปรับตั้งค่าการทำงานผ่านปุ่มควบคุมบนหน้าจอ
• รองรับการรีเซ็ตค่าตัวนับสะสมหลัก ผ่านหน้าจอแสดงผล
| ข้อมูลทางเทคนิค | ||
| พารามิเตอร์ที่วัด | m³/h, l/min (ที่สภาวะอ้างอิง 1000 mbar, 20°C สำหรับอากาศอัด หรือ 0°C สำหรับก๊าซ) หรือ Nm³/h, Nl/min (ที่สภาวะอ้างอิง 1013 mbar, 0°C) สำหรับก๊าซ | |
| หน่วยวัดที่ปรับตั้งได้ผ่านหน้าจอ | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h | |
| ประเภทเซนเซอร์ | เซนเซอร์วัดอัตราการไหลแบบ Thermal Mass Flow Sensor | |
| ตัวกลางที่ตรวจวัด | อากาศและก๊าซ | |
| ชนิดก๊าซที่ปรับตั้งได้ | อากาศ, ไนโตรเจน, อาร์กอน, คาร์บอนไดออกไซด์ (CO₂) และออกซิเจน โดยสามารถปรับตั้งผ่านซอฟต์แวร์ CS Service หรือเครื่องบันทึกข้อมูล CS Data Logger | |
| ช่วงการวัด | ดูที่ตารางช่วงการวัดแยกตามรุ่นและขนาดท่อ | |
| ความแม่นยำ | ±1.5% ของค่าที่วัดได้ ±0.3% ของค่าสูงสุดของช่วงการวัด | |
| ความแม่นยำพิเศษ | ตามคำขอ: ±1% ของค่าที่วัดได้ ±0.3% ของค่าสูงสุดของช่วงการวัด | |
| อุณหภูมิใช้งาน | -30 ถึง +80°C หรือ -20 ถึง +80°C สำหรับรุ่นที่มีเซนเซอร์วัดความดัน | |
| ความดันใช้งาน | -1 ถึง 16 bar และสามารถเลือกออปชันรองรับความดันสูงสุด PN 40 | |
| สัญญาณดิจิทัล | RS485 (Modbus RTU), ตัวเลือกเพิ่มเติม: Ethernet (PoE), M-Bus และ IO-Link | |
| สัญญาณ Analog | 4–20 mA สำหรับอัตราการไหลหน่วย m³/h หรือ l/min | |
| Pulse Output | 1 Pulse ต่อ 1 m³ หรือ 1 ลิตร พร้อมระบบแยกวงจรไฟฟ้า สามารถตั้งค่าค่าน้ำหนักพัลส์ผ่านหน้าจอ หรือเลือกใช้เอาต์พุตพัลส์เป็นรีเลย์แจ้งเตือนได้ | |
| แหล่งจ่ายไฟ | 18–36 VDC, 5 W | |
| Burden | น้อยกว่า 500 Ω | |
| วัสดุตัวเครื่อง | Polycarbonate | |
| ระดับการป้องกัน | IP65 | |
| วัสดุส่วนท่อวัด | สเตนเลสเกรด 1.4404 หรือ 1.4301 | |
| ตำแหน่งการติดตั้ง | สามารถติดตั้งได้ทุกทิศทาง | |
• ระบบลมอัดในโรงงานอุตสาหกรรม สำหรับตรวจวัดและติดตามปริมาณการใช้ลมอัด
• ระบบจัดการพลังงาน เพื่อวิเคราะห์การใช้พลังงานและวางแผนลดต้นทุน
• การวิเคราะห์การรั่วไหลของลมอัด โดยใช้ข้อมูลอัตราการไหลและปริมาณการใช้ลมอัดประกอบการประเมินการสูญเสีย
• การตรวจวัดปริมาณการใช้ลมอัดแยกตามแผนก เพื่อประเมินต้นทุนการใช้งาน
• ระบบจัดสรรต้นทุนการใช้ลมอัด สำหรับบันทึกและคำนวณปริมาณการใช้ของแต่ละหน่วยงาน
• ระบบจ่ายก๊าซอุตสาหกรรม สำหรับตรวจวัดการไหลของก๊าซที่ไม่กัดกร่อนและอยู่ภายใต้เงื่อนไขที่อุปกรณ์รองรับ
